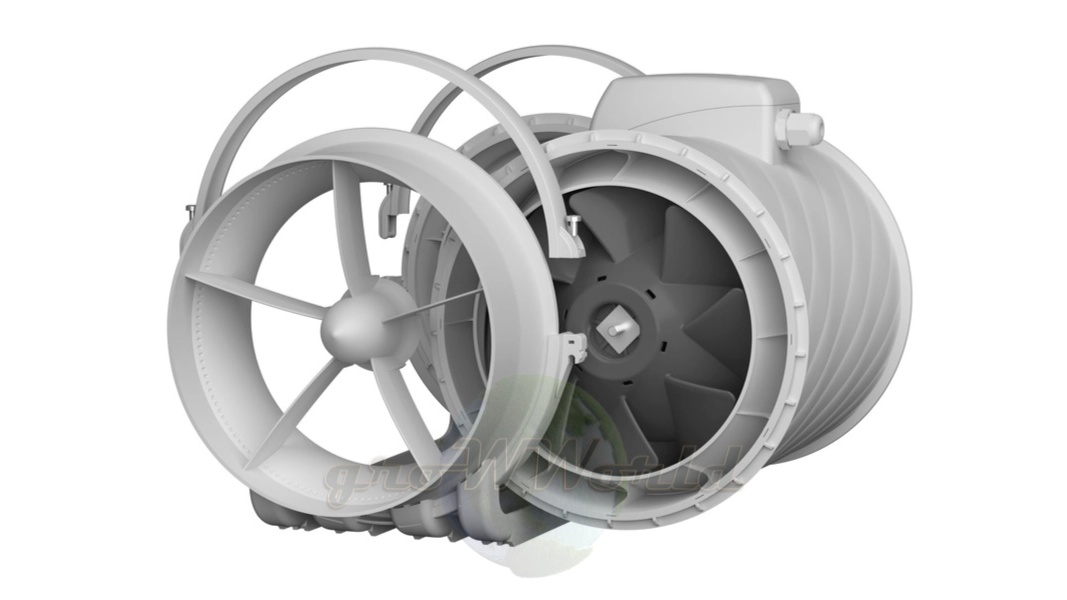

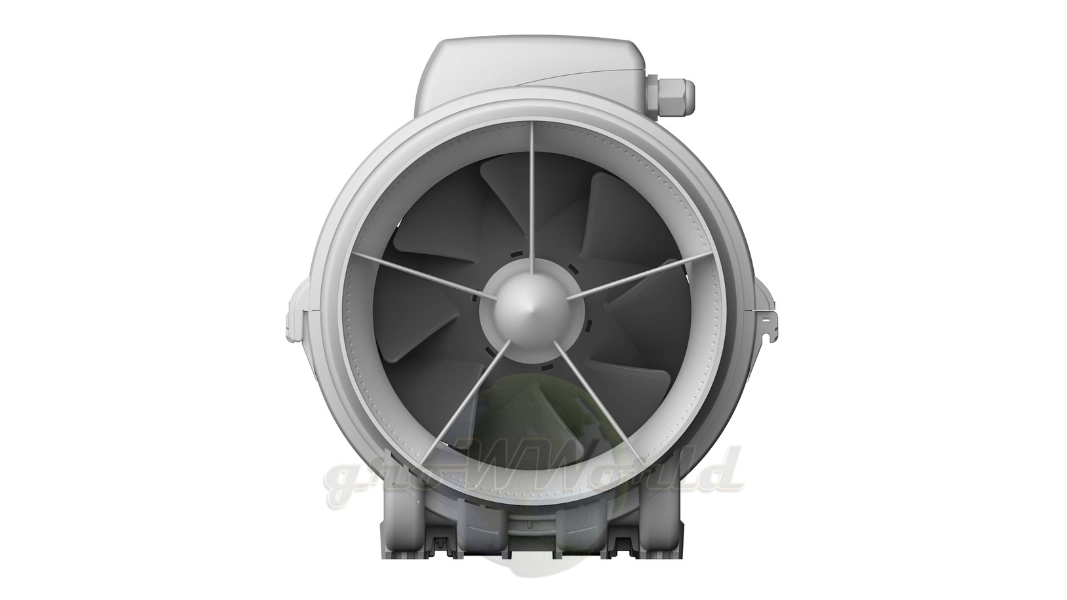

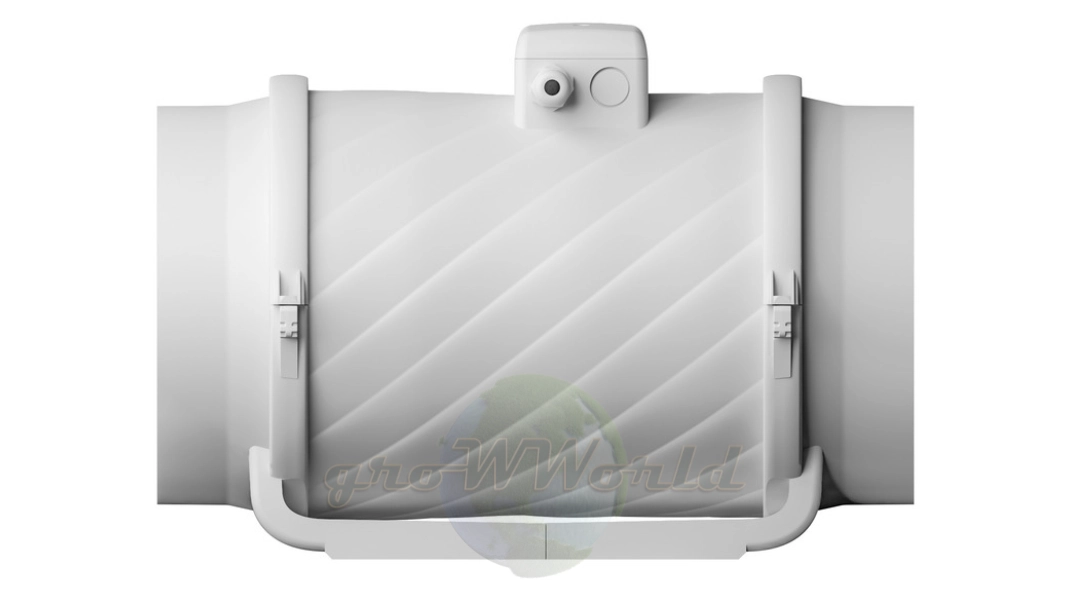

Канальный вентилятор ERA PRO Typhoon 200 2SP

Вентилятор Era Typhoon 200 2SP представляет собой круглый канальный вентилятор в пластиковом корпусе. Используется для перемещения воздуха с максимальной производительностью до 1200 м³/ч  в системах приточной или вытяжной вентиляции. Температура перемещаемого воздуха должна быть в пределах диапазона от -25°С до +55°С. Подключается к воздуховодам с диаметром 200 мм.

Оборудован двухскоростным однофазным электродвигателем с защитой от перегрева.

Устанавливать вентилятор необходимо в помещении с температурой окружающего воздуха выше 0°С. Такой вентилятор часто используют для вытяжной вентиляции из влажных помещений, так как корпус и крыльчатка не подвержены коррозии.

Основные свойства

• Пластиковый корпус и крыльчатка
• Двигатель на подшипниках с ресурсом до 40000 часов
• Защита от перегрева двигателя
• Изготовлен из АБС-пластика
• Может работать постоянно или включаться периодически
• Простое обслуживание
• Класс защиты IP44, что позволяет использовать изделие для вентиляции влажных помещений
• Гарантия 2 года

Технические характеристики

Чертеж и размеры

Диаграмма расхода воздуха и давления

Схема подключения

Вентилятор может быть подключен на низкую скорость или высокую. При необходимости возможности выбора скорости при эксплуатации необходим переключатель, который может обеспечить такое подключение. Не допускается одновременная подача напряжения на клемму L1 и L2 (это приведет к выходу из строя электродвигателя).

Как установить

1. Все работы необходимо производить при выключенном питании
2. Открыть крепежный хомут на вентиляторе. Для этого необходимо отщелкнуть защелку.

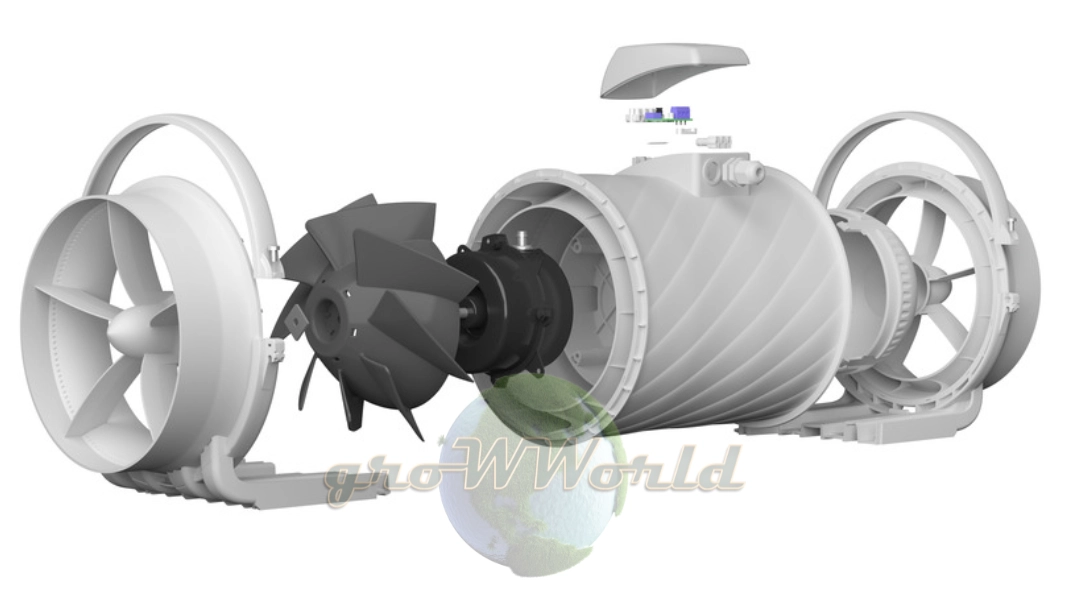

3. Снимите блок с двигателем и крыльчаткой из корпуса
4. Приложите корпус с монтажной пластиной к поверхности и произведите разметку отверстий под винты.
5. Просверлите отверстия. Закрепите корпус вентилятора к стене
6. Установите блок с двигателем на место и закрепите его с помощью крепежных хомутов.
